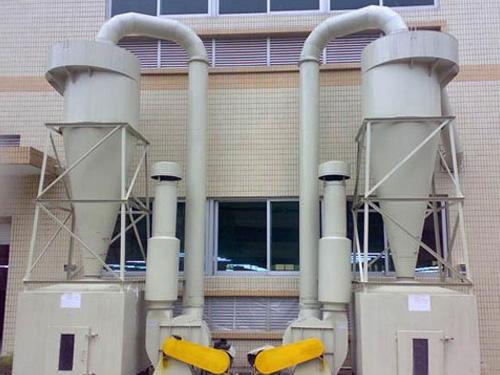

XZZ型旋风除尘器
XZZ型旋风除尘器
XZZ型旋风除尘器适用于捕集干燥的非纤维性的颗粒状粉尘，XZZ型旋风除尘器主要特点是筒身呈倒圆锥形，因而减少了含尘气体自筒身中心短路到出口去的可能性，并装有圆锥形的反射屏，防止两次气流将已经分离下来的粉尘重新卷。
XZZ旋风除尘器经 统一测试评定，已被城乡建设环境保护部和机械工业部推荐定为 机烧层燃工业锅炉配套用的十一种旋风除尘器之一。
XZZ型旋风除尘器可单体使用外，亦可多筒组合，由一共同的进出所母管联接，满足任何烟气量的处理。每台除尘器的单体都有有四部分：本体、蜗壳、芯管和具有性能良好的密封收尘装置。根据安装位置不同，XZZ型系列旋风除尘器有四种结构，即按除尘器进口方向，分左旋和右旋两种。根据用户的不同需要，分有灰斗的A型和灰箱的B型两种。
XZZ型旋风除尘器具有结构简单新颖、 中阻、负荷适应性强、运行稳定可靠、钢耗小、占地面积省、管理维护方便、造价低等特点。主要用于机烧层燃热水或蒸汽锅炉；同样适用于其他工业除尘上的需要。
XZZ型旋风除尘器构造特点：
1、设计了直通型旁室，能有效地消除上灰环现象，且不易堵塞。
2、设计了接近直筒形的锥体结构，消除了下灰环的形成，避免了局部磨损中粗颗粒粉尘的反弹现象，提高了使用寿命和除尘效率。
3、设计了能有效地阻止下部粉尘二次飞扬的装置，是国内 创的独特形式。
XZZ型旋风除尘器工作原理：
含尘气流经收缩形进口切向进入除尘器蜗壳时，由上向下作螺旋形旋转运动，尘粒在离心力的作用下被抛向器壁，并沿器壁下旋，进入特殊结构的密封收尘装置内；净化后的气体由下向上作内螺旋形旋转经芯管排出。
XZZ型旋风除尘器使用说明：
1、在锅炉运行前应先检查收灰装置（灰箱或灰斗）密封是否良好，密封后运行。在锅炉满负荷运行时可依照收集灰尘的量决定排灰间隔时间，一般可每8小时排灰一次。排灰时 将引风机停转后再开启排灰口；排灰后，将排灰口重新盖严后，再开动引风机转入正常运行。
2、除尘器在负压吸入式运行时要求严密不漏风，尤其是收尘装置，切忌漏风，以免影响除尘效率。
3、除尘器在除尘系统中的联接方式一般采用负压吸入式，可以减少尘粒对引风机的磨损，如设计要求或其它原因亦可采用正压压出式。
4、对寒冷地区，特别是间歇性使用的锅炉，当除尘器安装在室外时，应对除尘器采取保温措施。对蒸发量小于1吨/时的小型锅炉，并配有预热水箱时，应注意排烟温度不宜过低，以免结露造成除尘器积灰堵塞。
5、XZZ型旋风除尘器因内壁涂有耐磨涂料，切忌敲打除尘器，以免涂料层脱落。
技术参数：
| 型号规格 | 进口风速(M/S) | 处理风量(m2/h) | 阻力(Pa) | 效率(%) | 外型尺寸(mm) | 重量(kg) |
| XZZ-ф150 | 10-20 | 210-420 | 100 | 95 | 380×1210 | 33 |
| XZZ-ф200 | 370-735 | 466×1916 | 52 | |||
| XZZ-ф250 | 595-1190 | 566×2039 | 75 | |||
| XZZ-ф300 | 840-1680 | 631×2447 | 103 | |||
| -XZZф350 | 1130-2270 | 716×2866 | 143 | |||
| XZZ-ф400 | 1500-3000 | 808×3277 | 225 | |||
| XZZ-ф450 | 1900-3800 | 893×3695 | 279 | |||
| XZZ-ф500 | 2320-4650 | 983×4106 | 347 | |||
| XZZ-ф600 | 3370-6750 | 1150×4934 | 612 | |||
| XZZ-ф700 | 4600-9200 | 1325×5176 | 819 |
